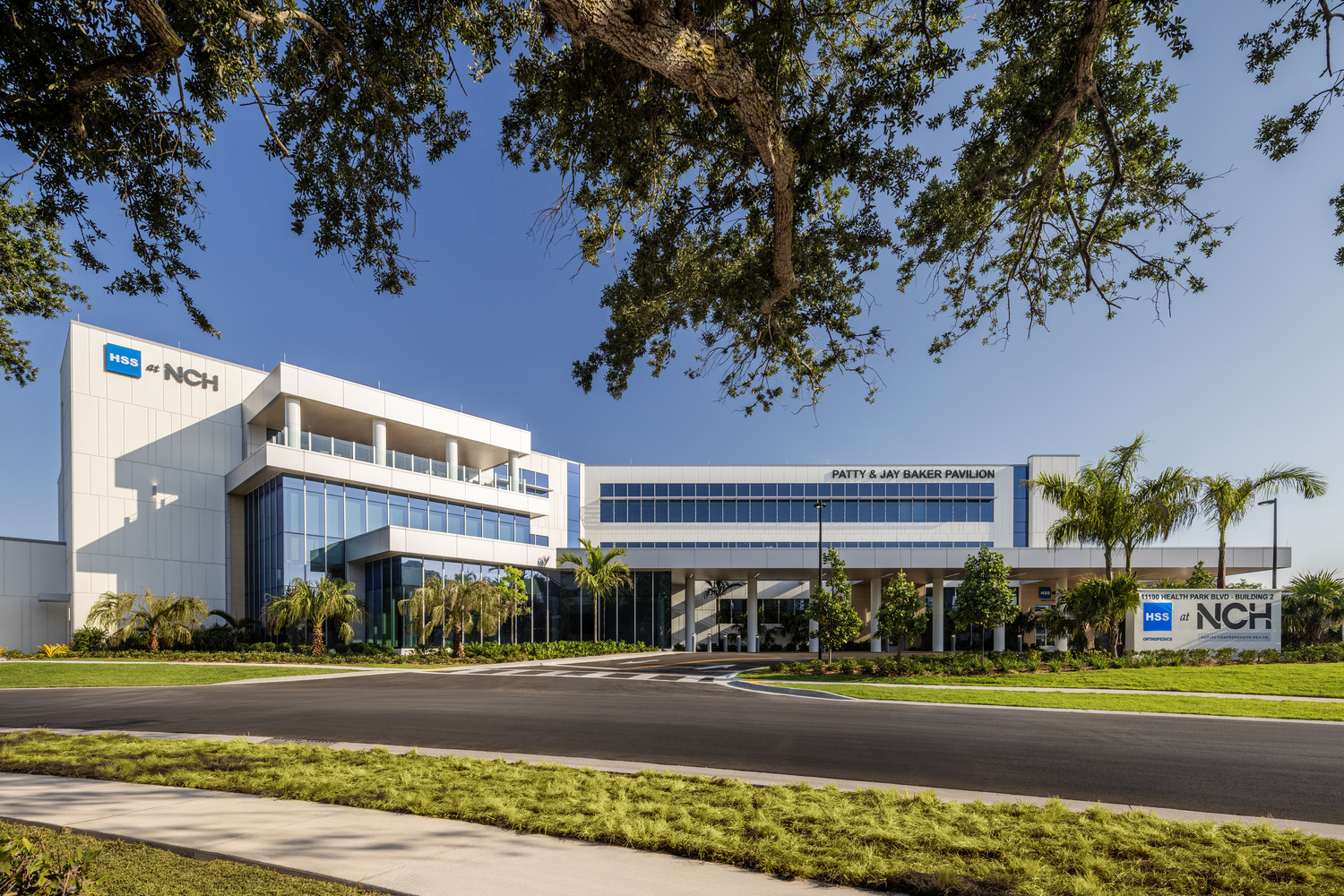

Le nouveau pavillon Patty & Jay Baker, un bâtiment de 3 étages d’une superficie de 7 061 m2, offre de nouvelles installations destinées aux services ambulatoire et d’hospitalisation de l’hôpital NCH North. Le pavillon comprend un service de chirurgie ambulatoire et une clinique au premier étage, un service de chirurgie pour le service d’hospitalisation et une unité de soins de 16 lits en situation de surcharge au deuxième étage, ainsi qu’un service d’imagerie au troisième étage. Cette structure autoportante reçoit l’eau refroidie, l’eau chaude et l’alimentation de secours grâce à l’agrandissement de la centrale énergétique principale de l’hôpital.
Efficacité énergétique et optimisation des systèmes
Conçue pour dépasser les exigences minimales du code en matière d’efficacité énergétique, la conception intègre des systèmes à volume d’air et à débit d’eau variable, ainsi que des moteurs triphasés à haut rendement et des moteurs à commutation électronique. De son côté, la réinitialisation de la température de l’air d’alimentation permet de réduire la consommation énergétique des systèmes à débit d’air constant.
Pratiques énergétiques durables pour une meilleure efficacité
L’électrification du système d’eau chaude/de chauffage de la nouvelle installation est assurée par un refroidisseur thermopompe modulaire de 300 tonnes, situé dans la centrale électrique principale. Un nouveau refroidisseur de 800 tonnes a quant à lui augmenté la capacité d’eau refroidie de la centrale électrique desservant à la fois l’hôpital principal et le nouveau bâtiment, permettant une redondance de N+1. De plus, une nouvelle chaudière à eau chaude modulaire ajoute une capacité de chauffage supplémentaire.

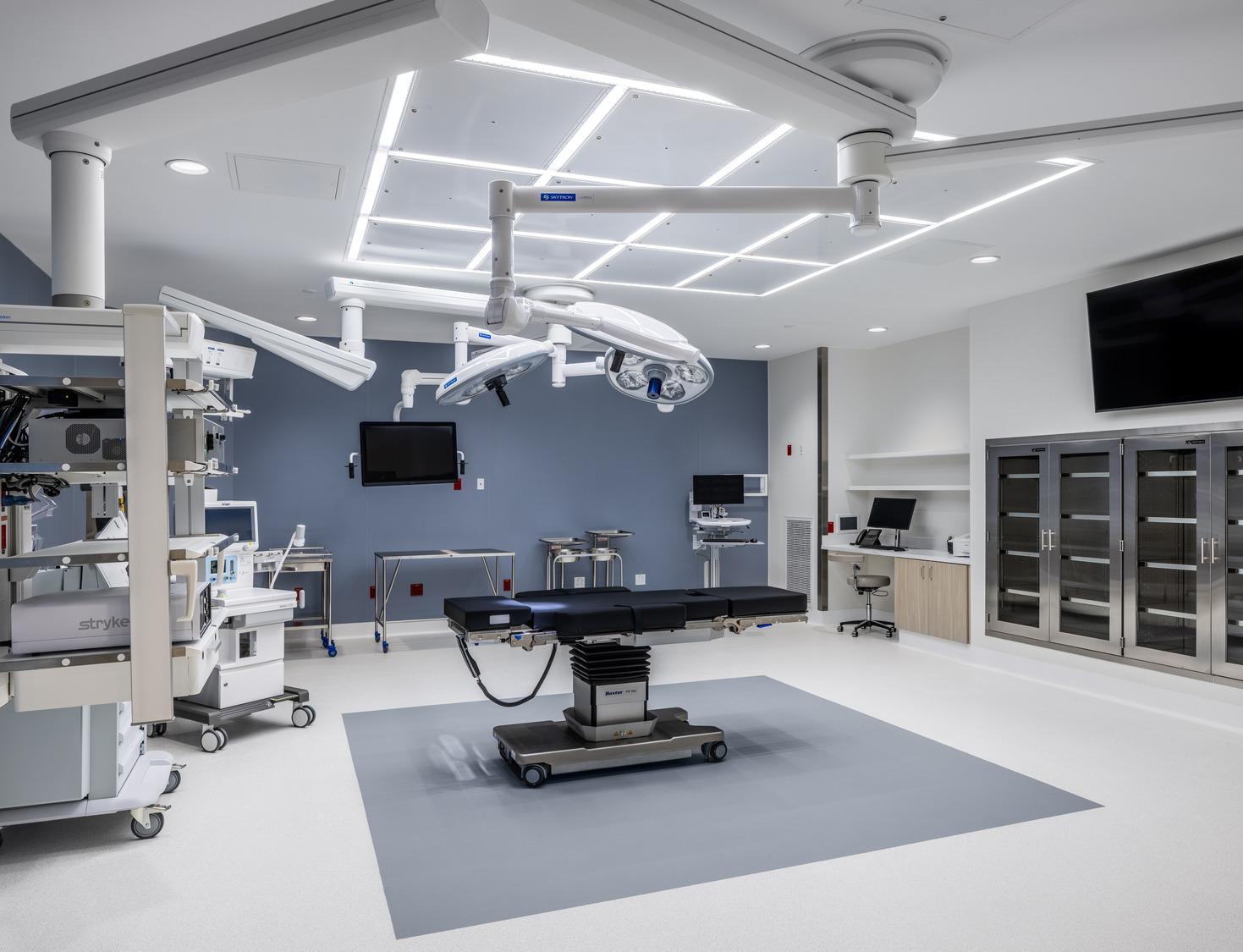

L’alimentation normale provient d’un transformateur utilitaire monté sur socle, d’une capacité de 2000 A, 277Y/480V. La centrale de génération de l’hôpital, mise à niveau pour offrir une capacité équivalente, assure l’alimentation essentielle en situation d’urgence. Afin d’assurer la transition entre l’alimentation du réseau électrique et les génératrices, des systèmes d’alimentation électrique sans coupure et des systèmes de batteries alimentent les équipements critiques, ainsi que l’éclairage des salles d’imagerie et d’opération.
Conception technologique innovante
La conception technologique du nouveau bâtiment inclut des systèmes de câblage structuré, des systèmes de surveillance et de contrôle de l’accès, des systèmes audiovisuels, notamment la télévision communautaire, ainsi que la conception du système d’appel de garde. Étant donné que les services d’hospitalisation et ambulatoire ont des besoins technologiques différents, deux infrastructures réseau indépendantes ont été mises en place : ossatures, distributions horizontales et salles de télécommunications distinctes.
Image © Chad Baumer Photography
Services
Génie mécanique, électrique et plomberie, protection incendie, conception technologique
